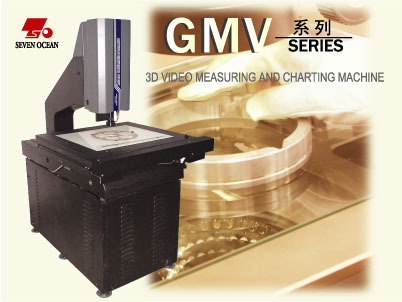

GMV系列
3D影像式精密測繪儀器
3D VIDEO MEASURING AND CHARTING MACHINE |
|
| |
|
GMV系列影像量測系統，是美國Seven Ocean 2008年全新發表之革命性影像測繪儀。
將傳統以光學尺計數之量測模式，以最新光罩技術（Glass Mask ）取代。
使光學尺所產生的區段誤差、累計誤差、回程誤差等問題徹底消弭。
尤其在大行程的量測儀器上，更能精準與客觀的獲得確切數據。
（本產品已獲美國、中國大陸、台灣…等多國發明專利）
|
| |
七海專業建議：
建議您在初步了解SOV測繪系統後，由本公司依照您的需求為您提供建議使用之機型與版本，再由您進行評估。除了可節省摸索的時間，亦能避免您多花成本購買到用不到的功能。 |
| 技術參數： |
|
| 項目 |
內容 |
| 儀器名稱 |
GMV-6050 |
| 重 現 性 |
<0.005mm |
| 解晰力精度 |
0.0005mm |
| 線性精度 |
3+5L/1000um |
| 放大倍數 |
20x-120x(光學放大倍率為0.35-2.25倍)OR
30x-225x(光學放大倍率為0.65-4.50倍) |
| 呈像系統 |
SOV專用型高解晰CCD
SOV-A級量測專用鏡頭 |
| 選配功能 |
美國NAVITA量測專用鏡頭
美國SEVEN OCEAN 12向全視角旋轉燈源系統
美國SEVEN OCEAN 自動變倍鏡頭 |
|
| 規格參數： |
|
| 儀器型號 |
SOV-2010 |
| 外觀尺寸(mm) |
1250*818*1680 |
| 測量行程(mm) |
640X*540Y*150Z |
| 檯面大小(mm) |
808*708 |
| 機台重量 |
750kg |
| 檯面荷重 |
15kg |
|
| 功能簡介：(本系列功能更新中，如需詳細資訊敬請來電) |
|
|
| |
